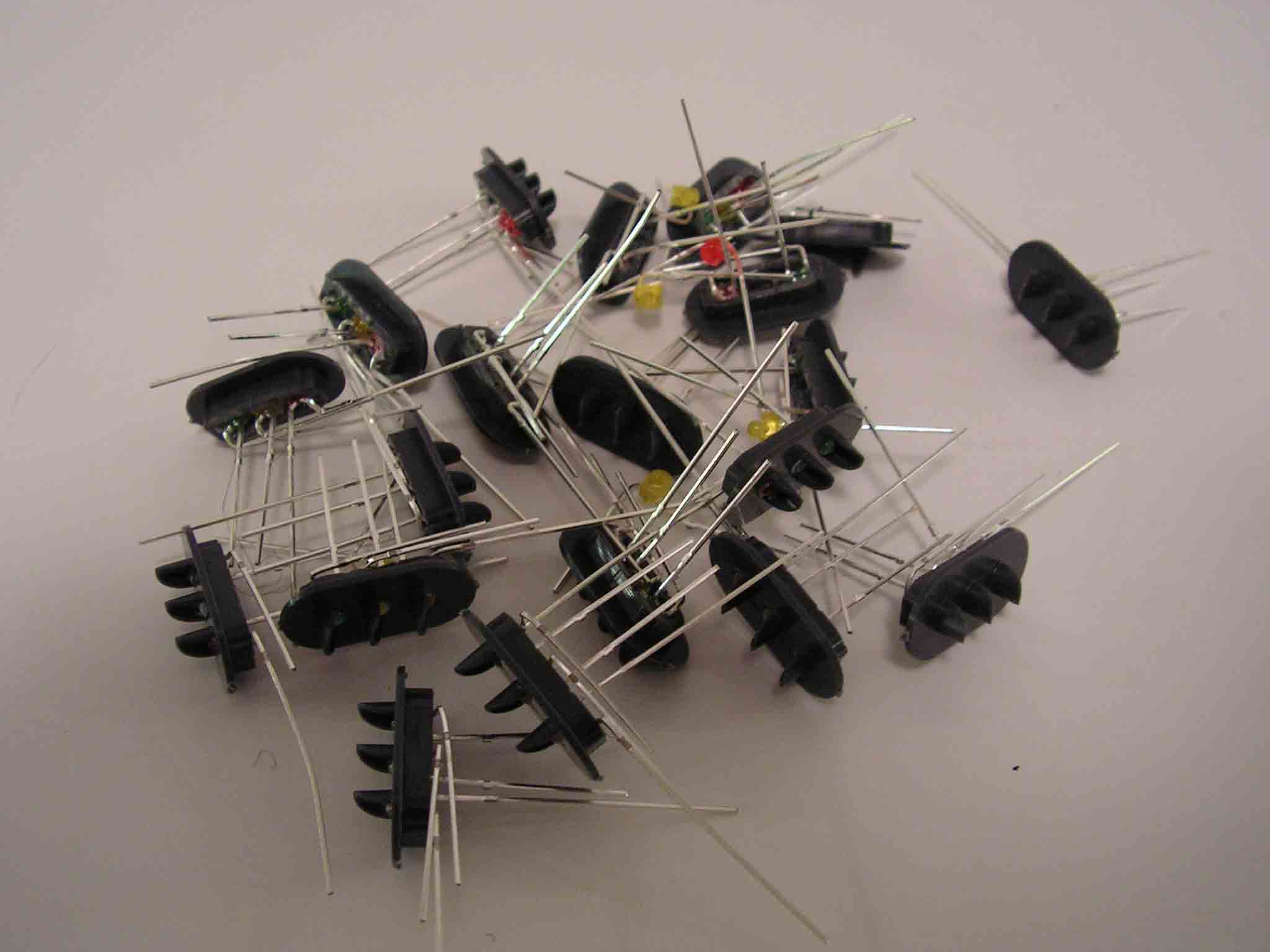

20 stuks drielichtseinen in aanmaak. De led's heb ik eerder al
gemonteerd. De bovenste led is groen, geel in het midden en rood van
onderen, net het tegenovergestelde van een verkeerslight. |
 |

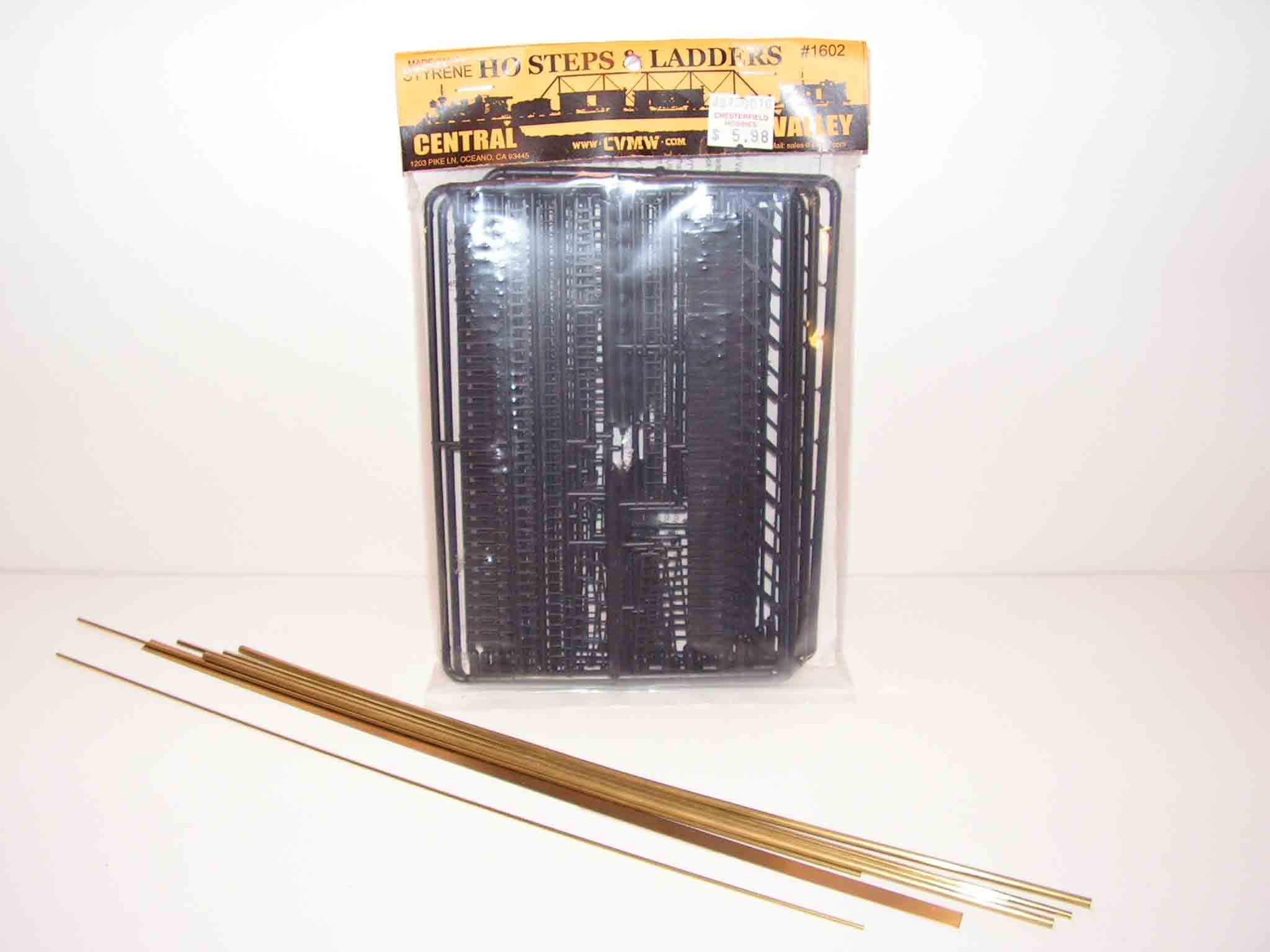

De verdere benodigdheden. Messing buis en een set met verschillende
plastic ladders. |
 |

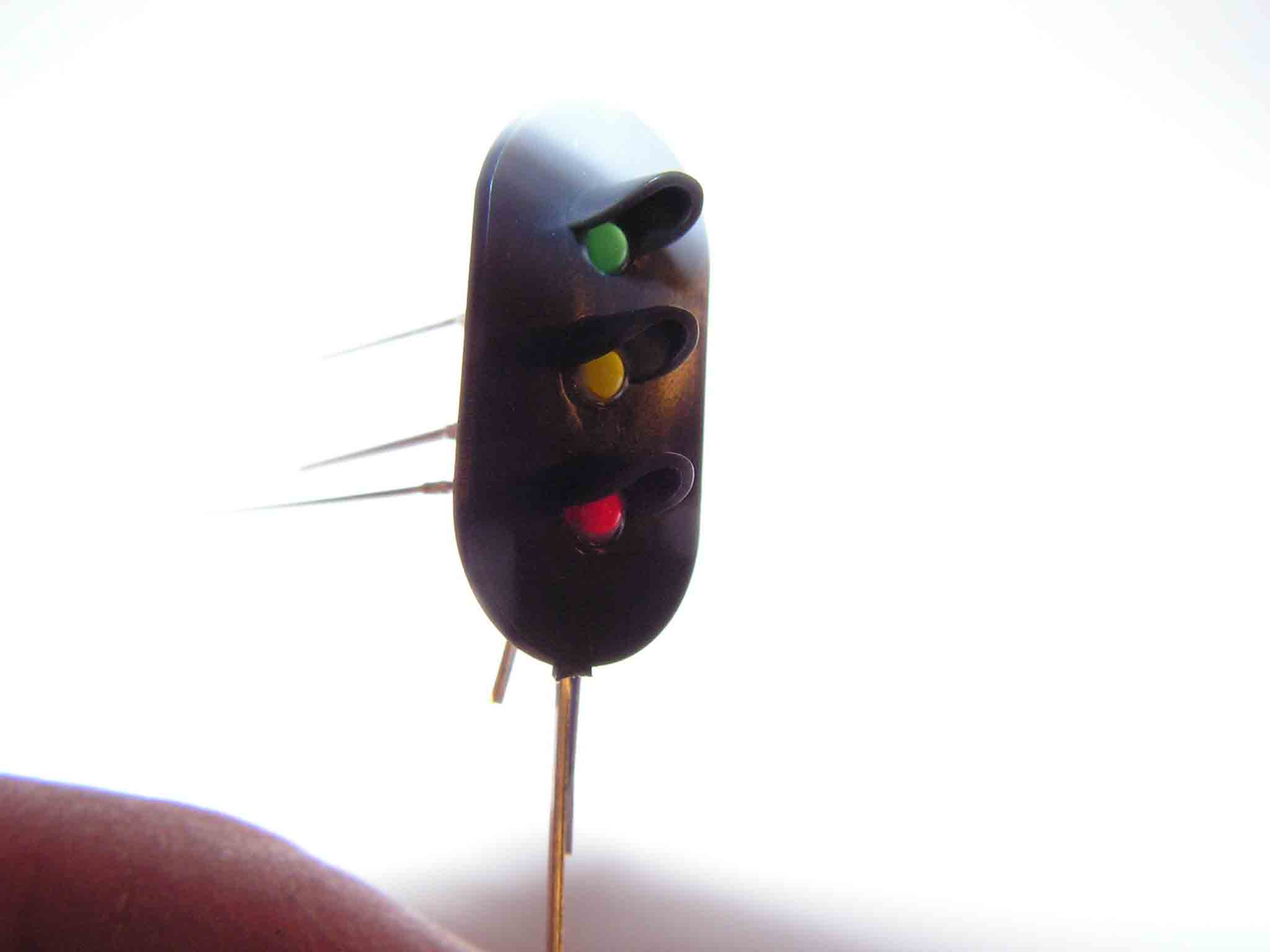

Hier het sein van voren. |
 |

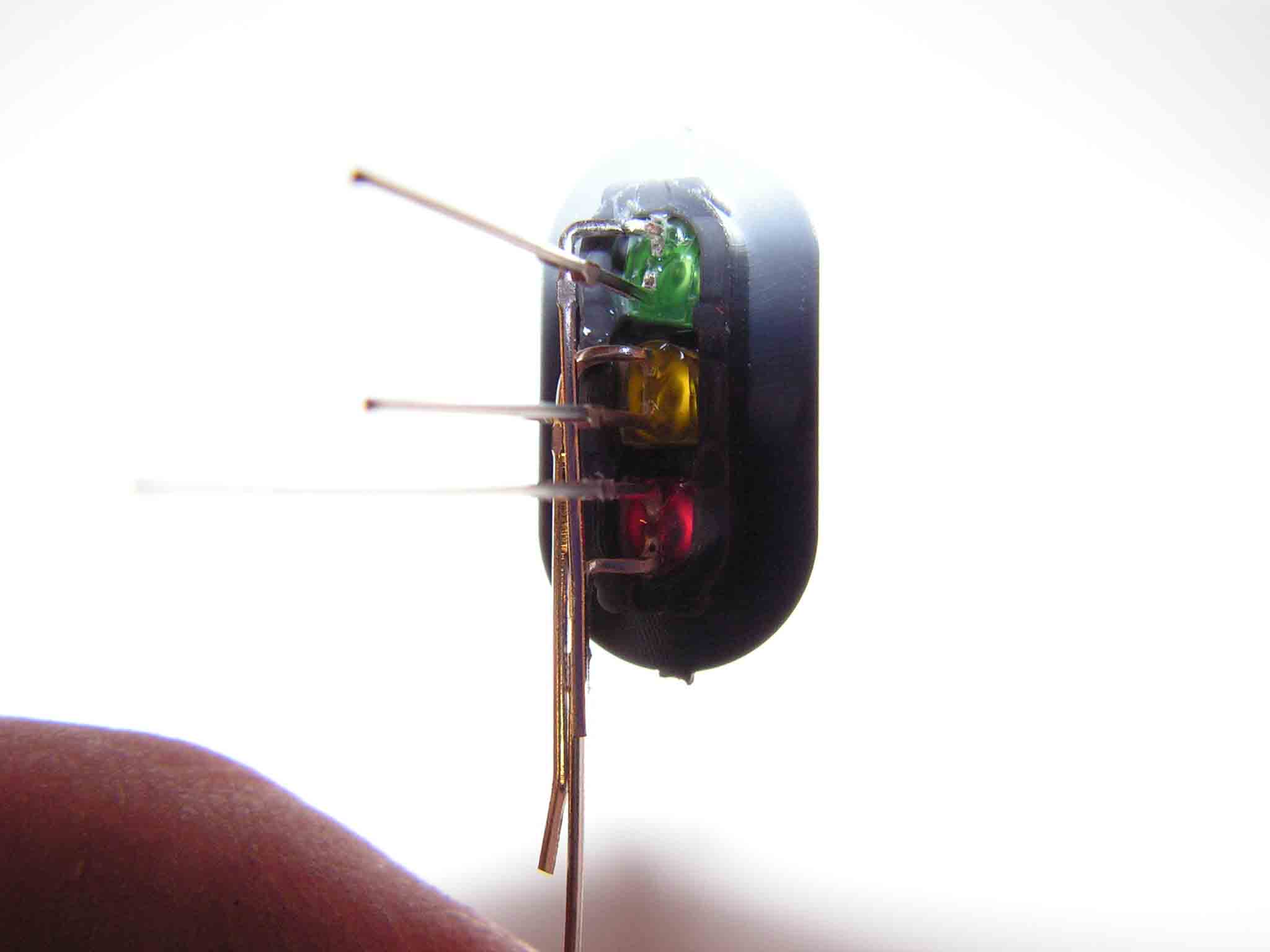

En van achteren. De volgorde van de led's is duidelijk te zien. |
 |

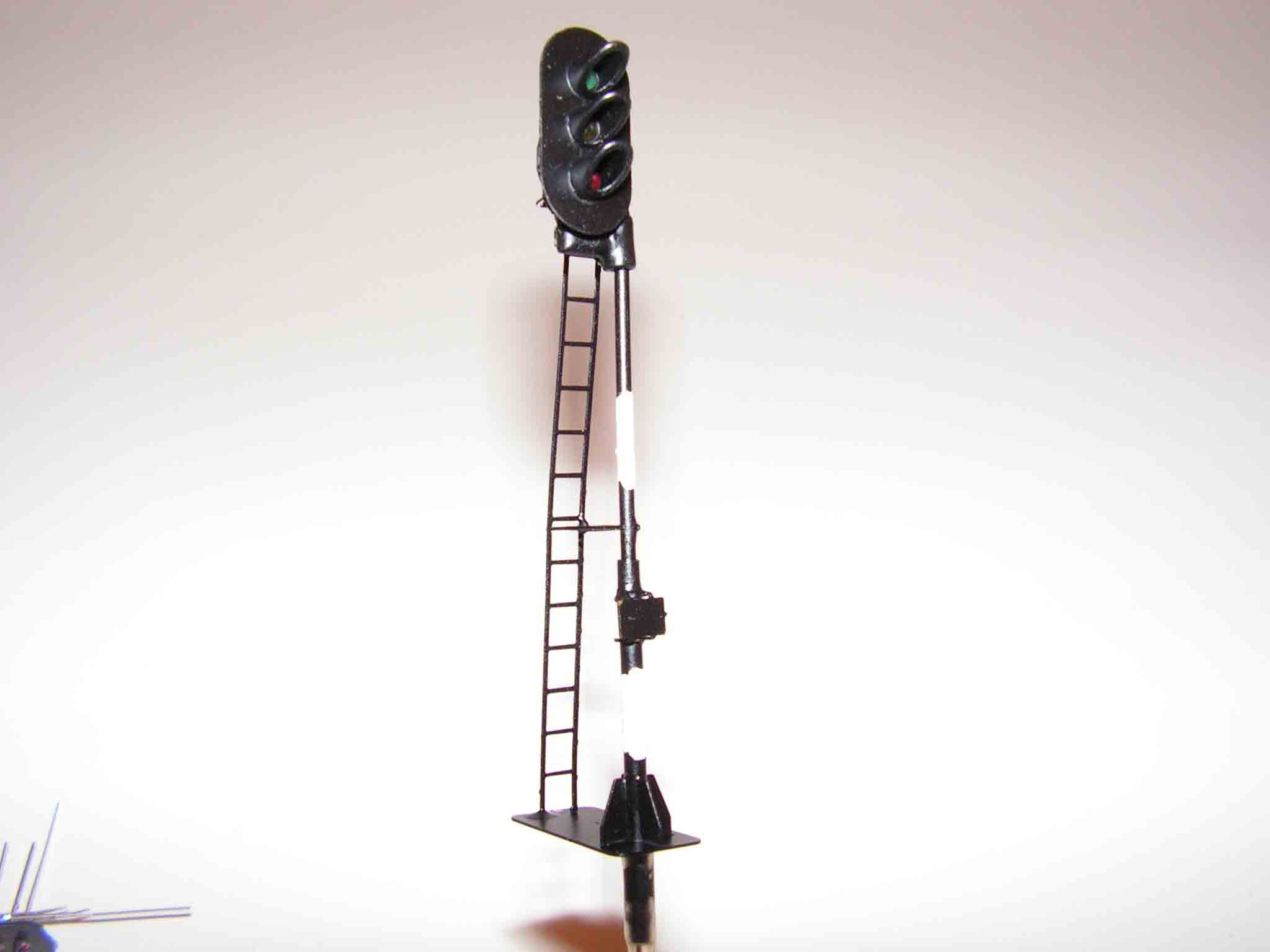

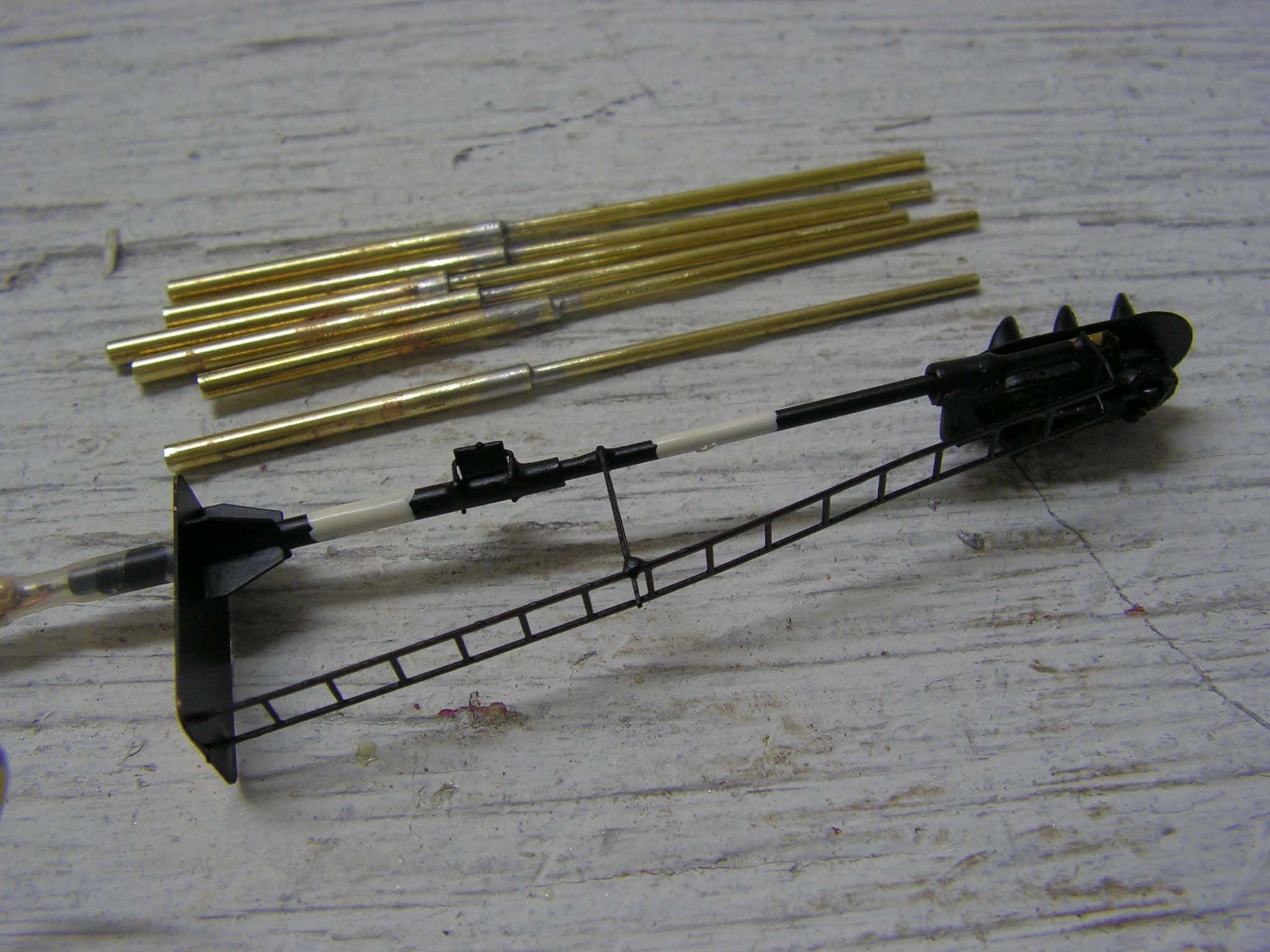

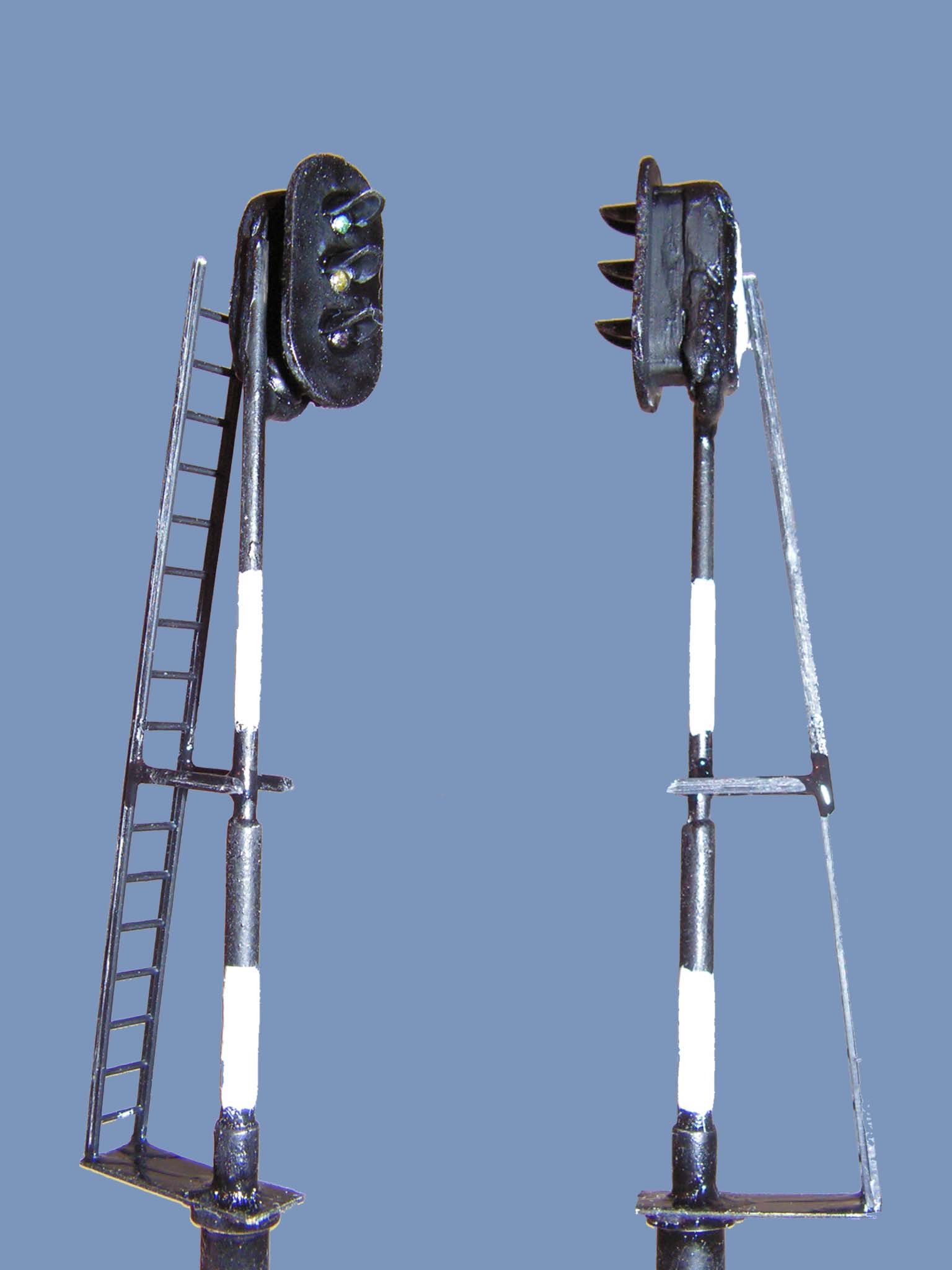

Zo moet het er dadelijk uit gaan zien. Dit is een kant en klaar
model van Henckens. |
 |

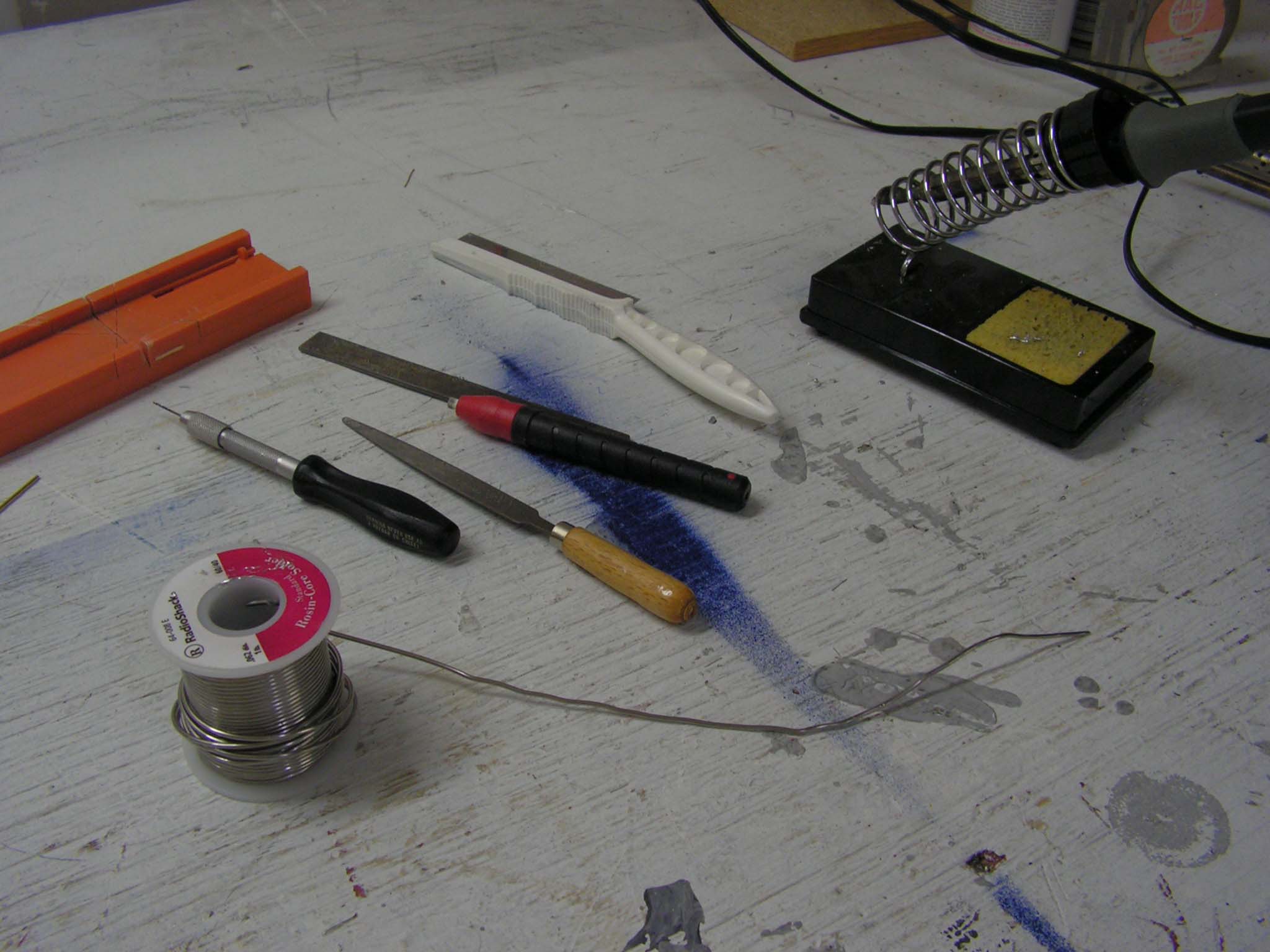

Enkele van de benodigde gereedschappen voor het werken met messing:
Soldeerbout,
sleutelvijl, hobby zaag, boor houder met kleine boor en glasvezel
potlood. |
 |

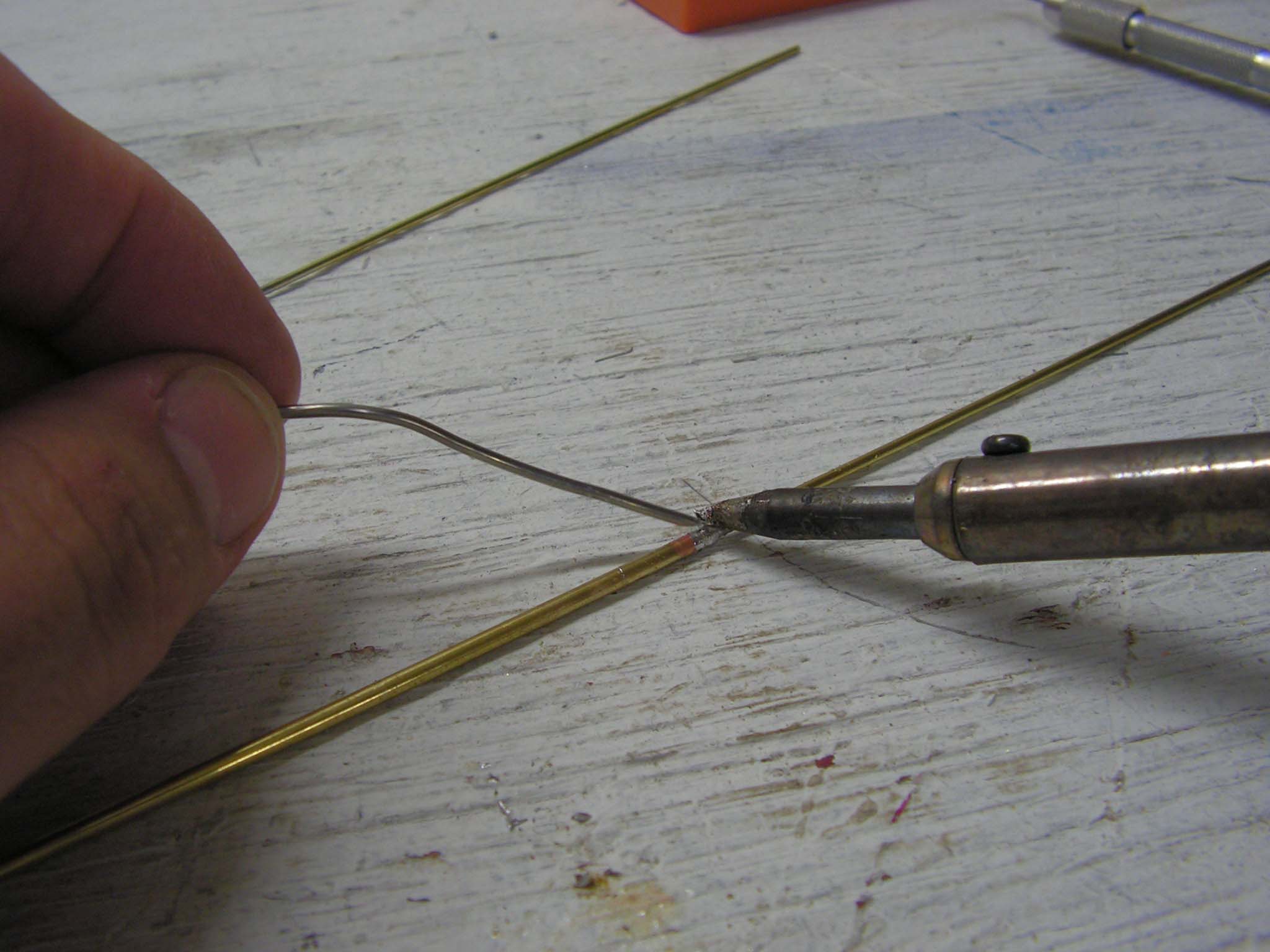

Nadat het messing is schoon geschuurd met de glasvezel potlood, word
het dunne 1/16 inch buisje in de dikkere 3/32 inch geschoven en gesoldeerd. |
 |

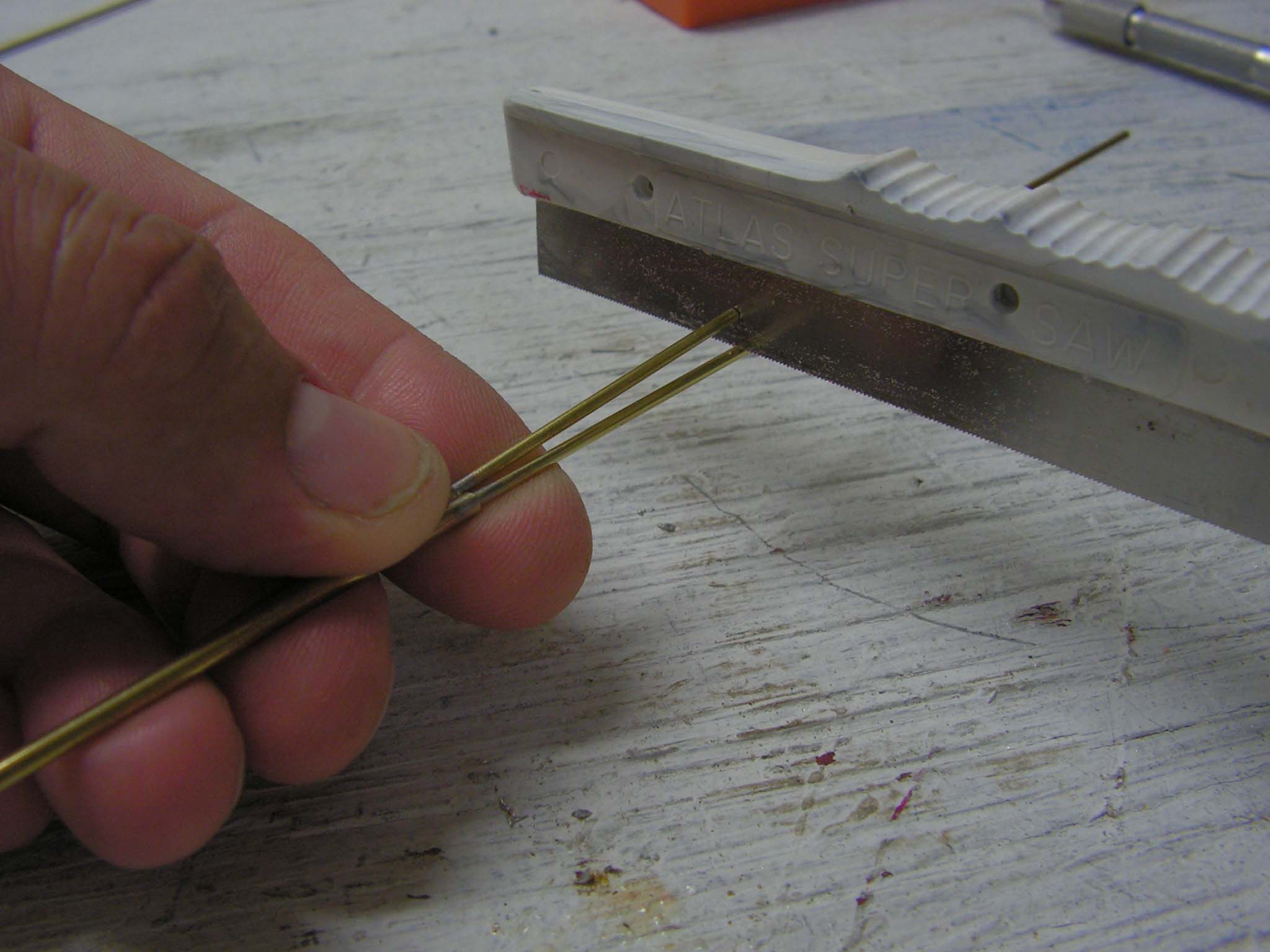

Wanneer het afgekoeld is word het soldeer met de sleutelvijl weg
gevijld en op juiste lengte afgezaagd met de hobby zaag. |
 |
Aangezien er drie stroomdraden door dit dunne buisje moeten, en dit
past maar net, maak ik het gaatje schoon en braam vrij met een klein
boortje. |
 |
Het begin is er, de mast. |
 |
Het draaien van het voetje waarmee het seinpaal op de modelbaan
wordt bevestigd, en deze dient tevens voor de massa aansluiting.
Drie
aansluitdraden moeten door het voetje geleid worden. Dit onderdeel kan
ook evt. van een 1/4 inch of M6 bout worden gemaakt. |
 |

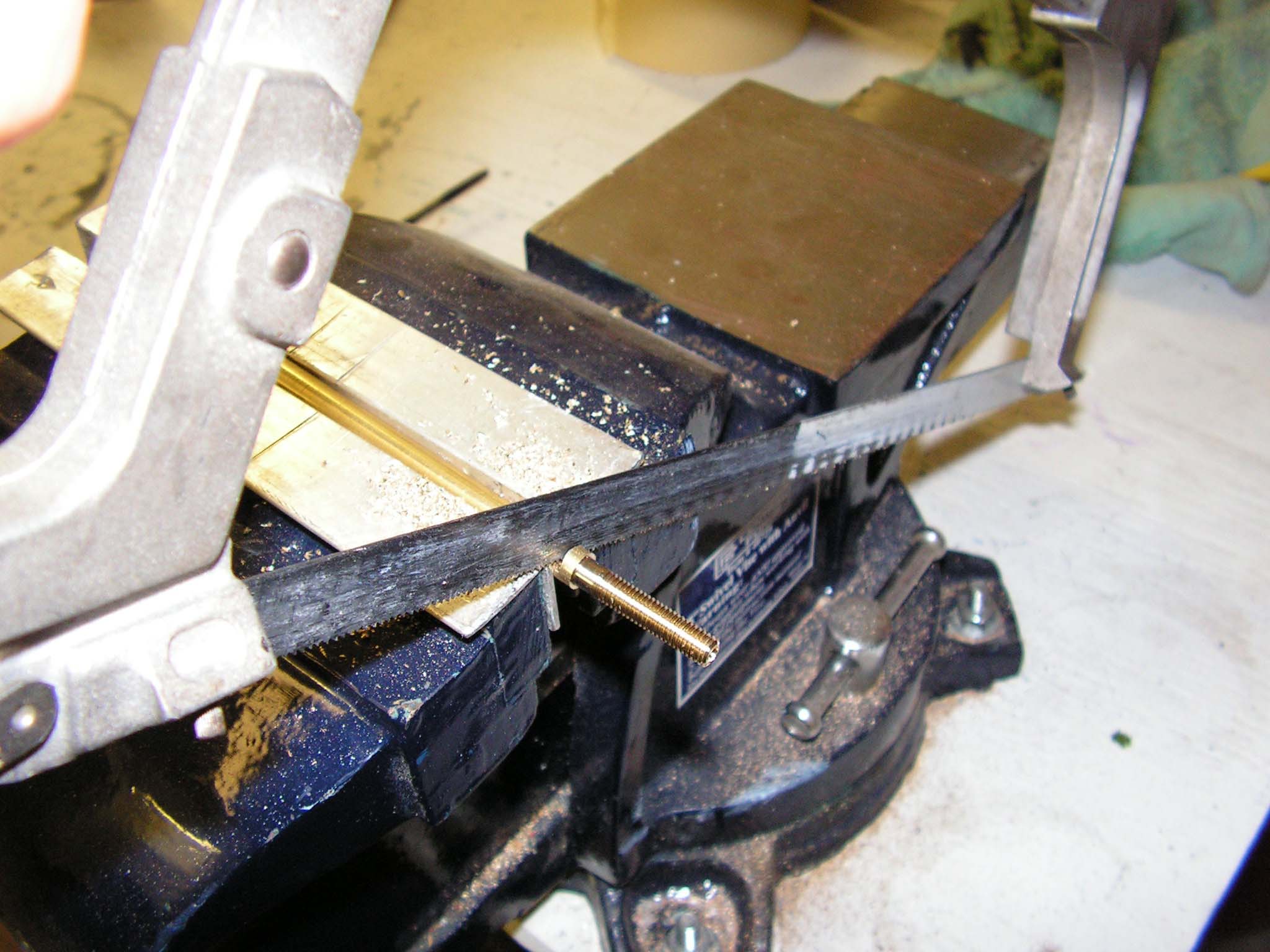

Na het draad snijden word het voetje van de staaf afgezaagd. |
 |

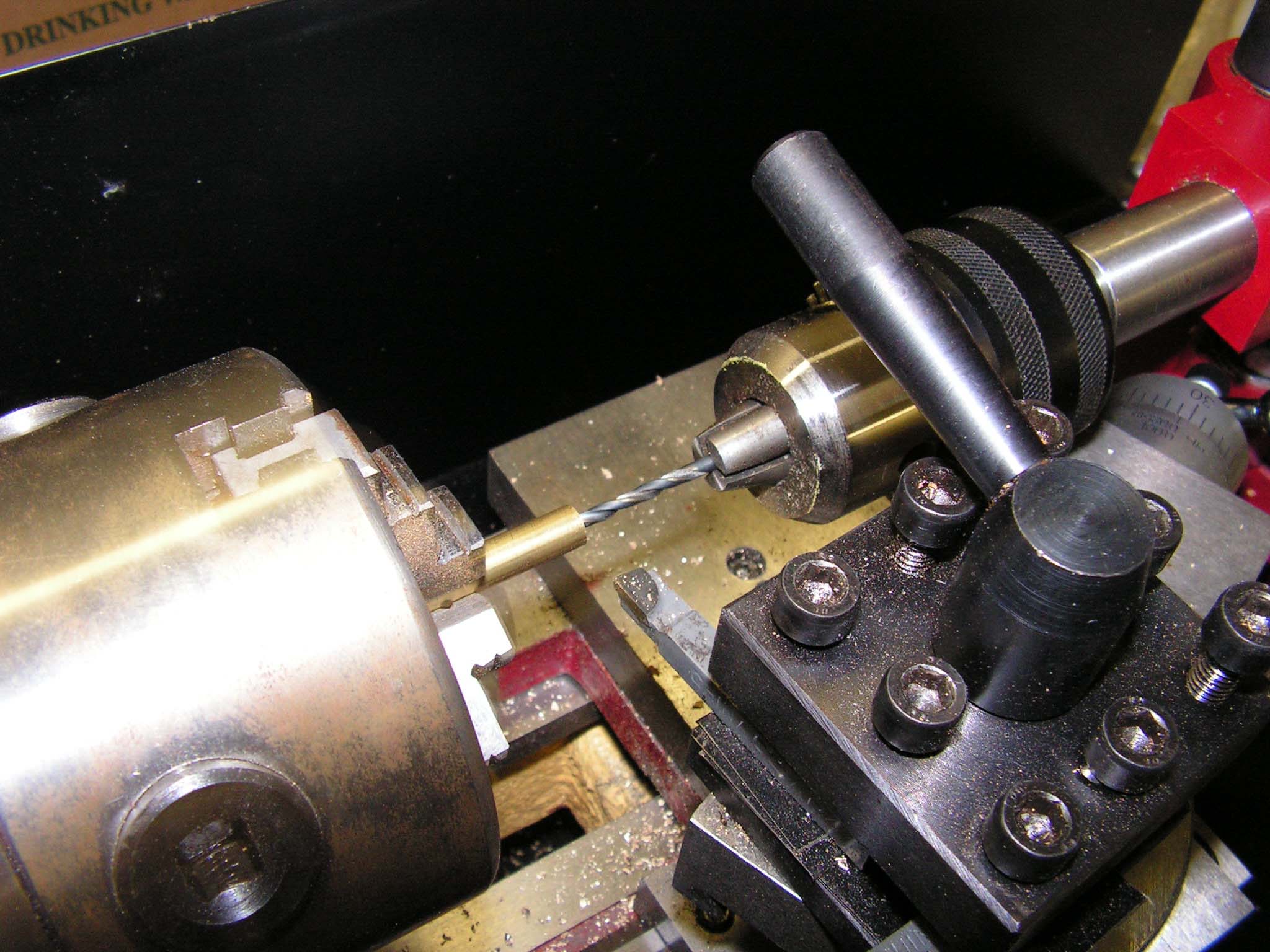

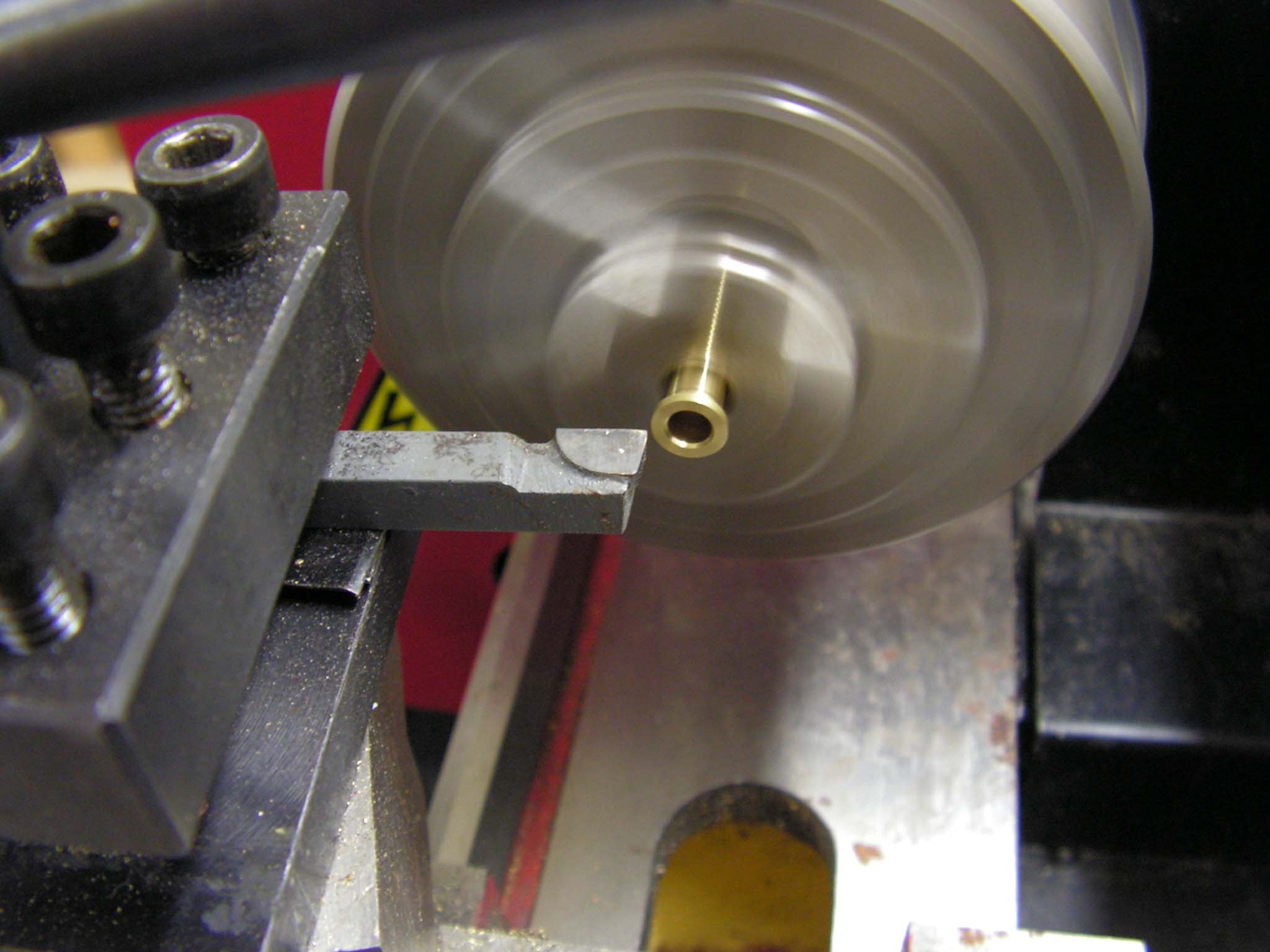

En op de draaibank verder afgewerkt. |
 |

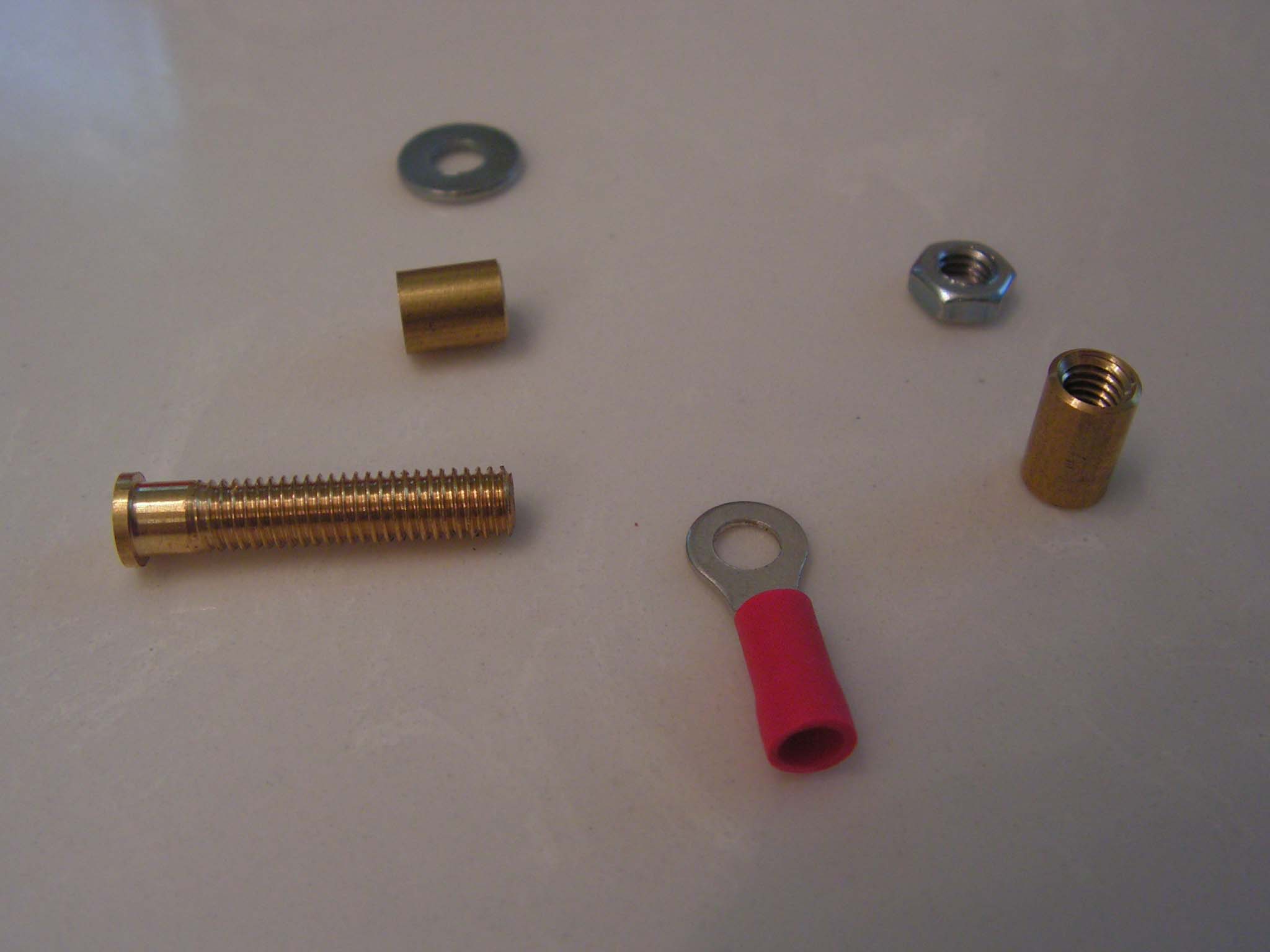

Hier het gedraaide voetje met afstandbusjes. |
 |

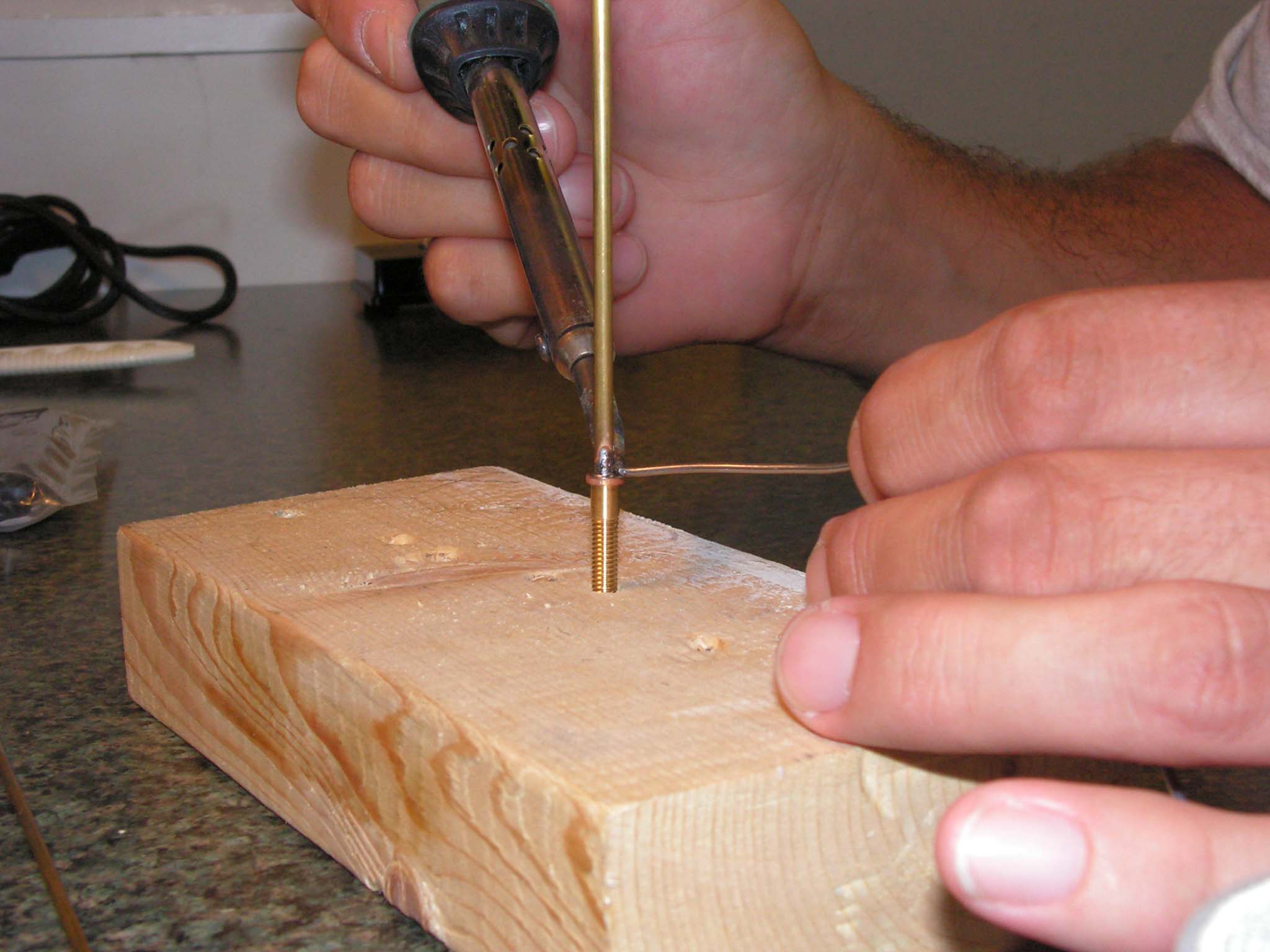

Het solderen van de 1/8 inch buis in het voetje. Deze wordt
op 1/4 inch / 6 mm afgezaagd. |
 |

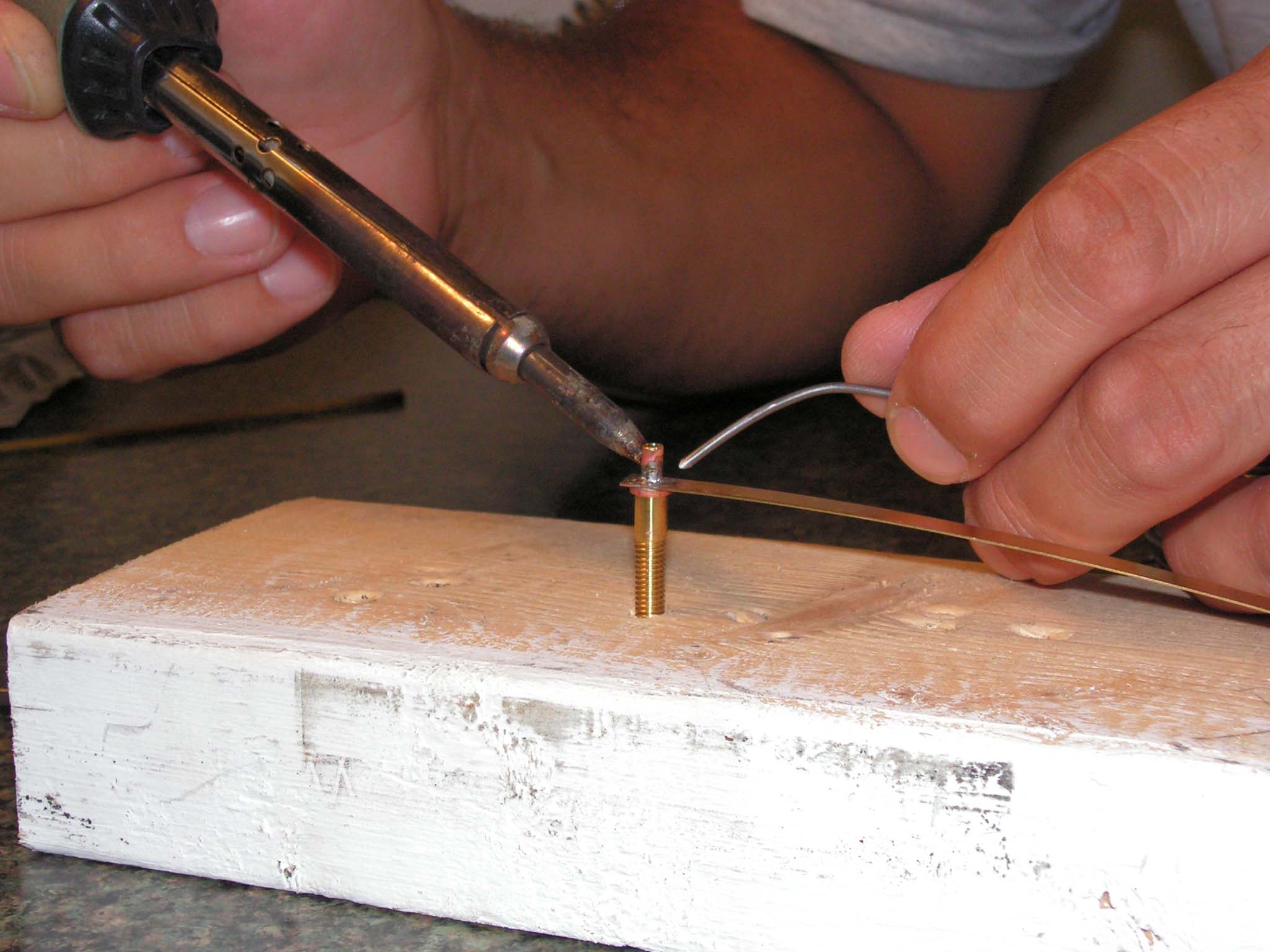

Na het boren van een gat in het messing strip, wordt deze over de
eerdere buis geschoven en aan het voetje gesoldeerd.
Later wordt hier
de ladder aan vast gemaakt. |
 |

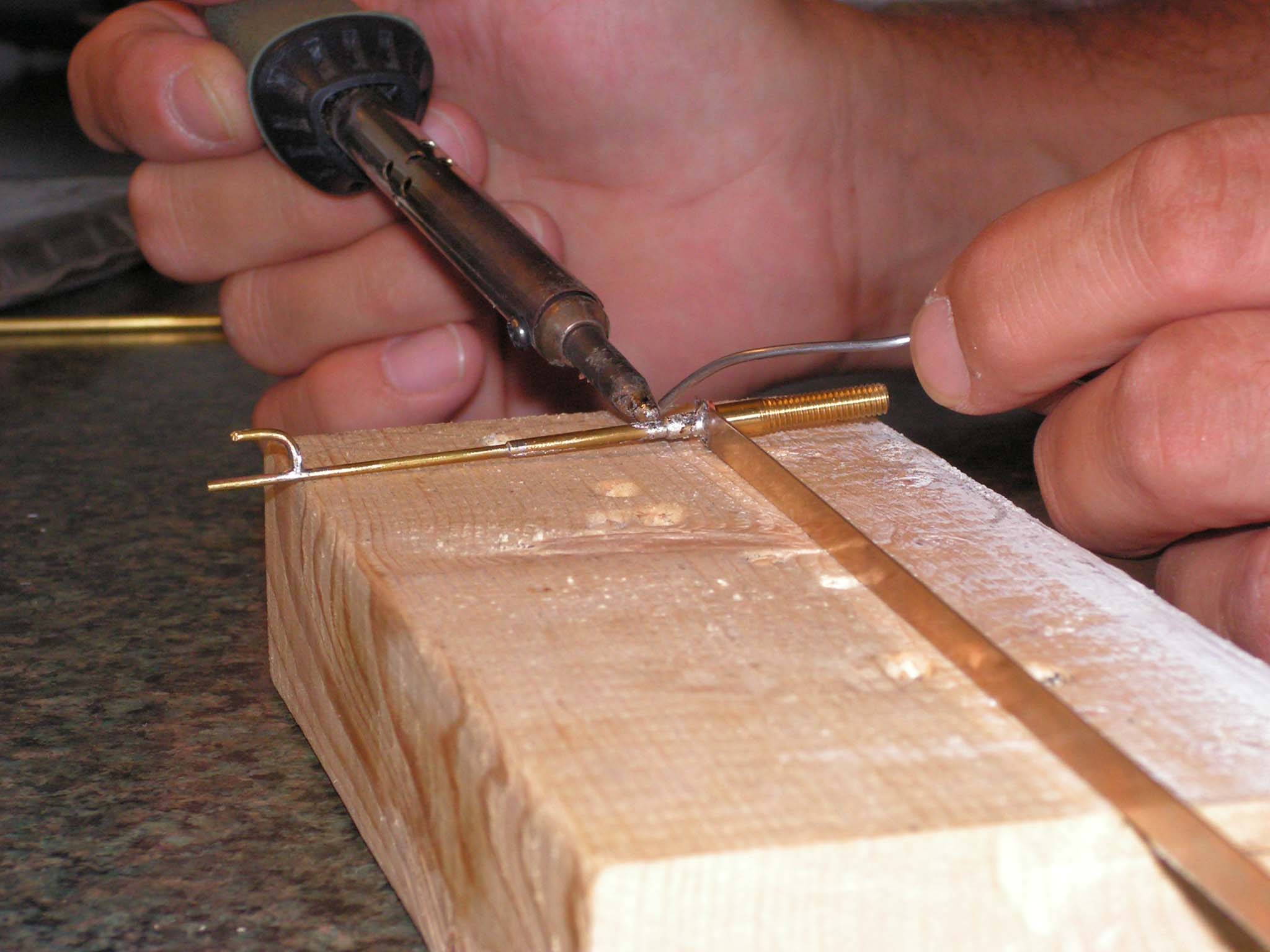

Hierna wordt de mast op juiste lenghte gesoldeerd.
De positie van
de "haak" is afhankelijk of het een linkse of rechte seinpaal wordt. |
 |

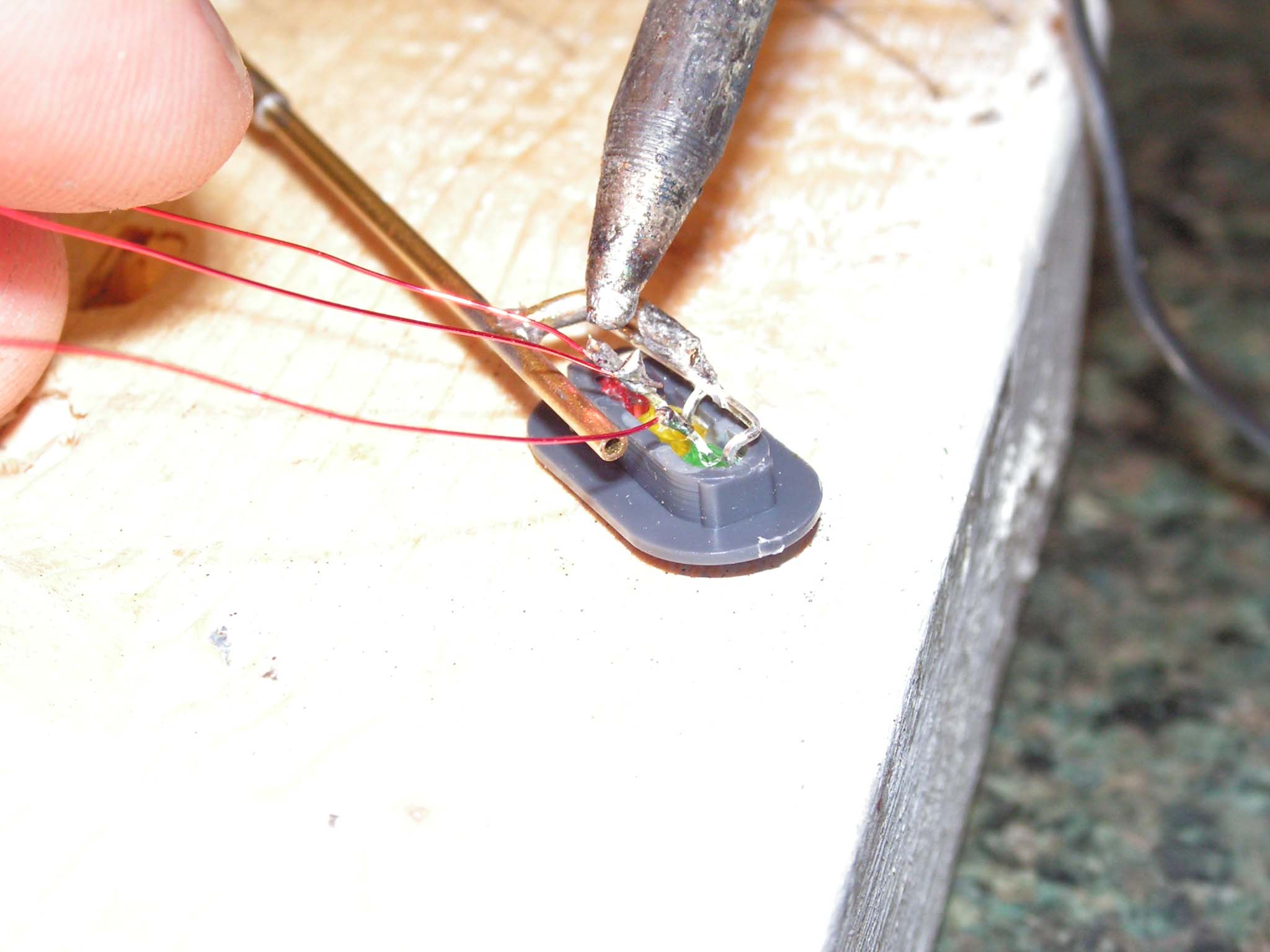

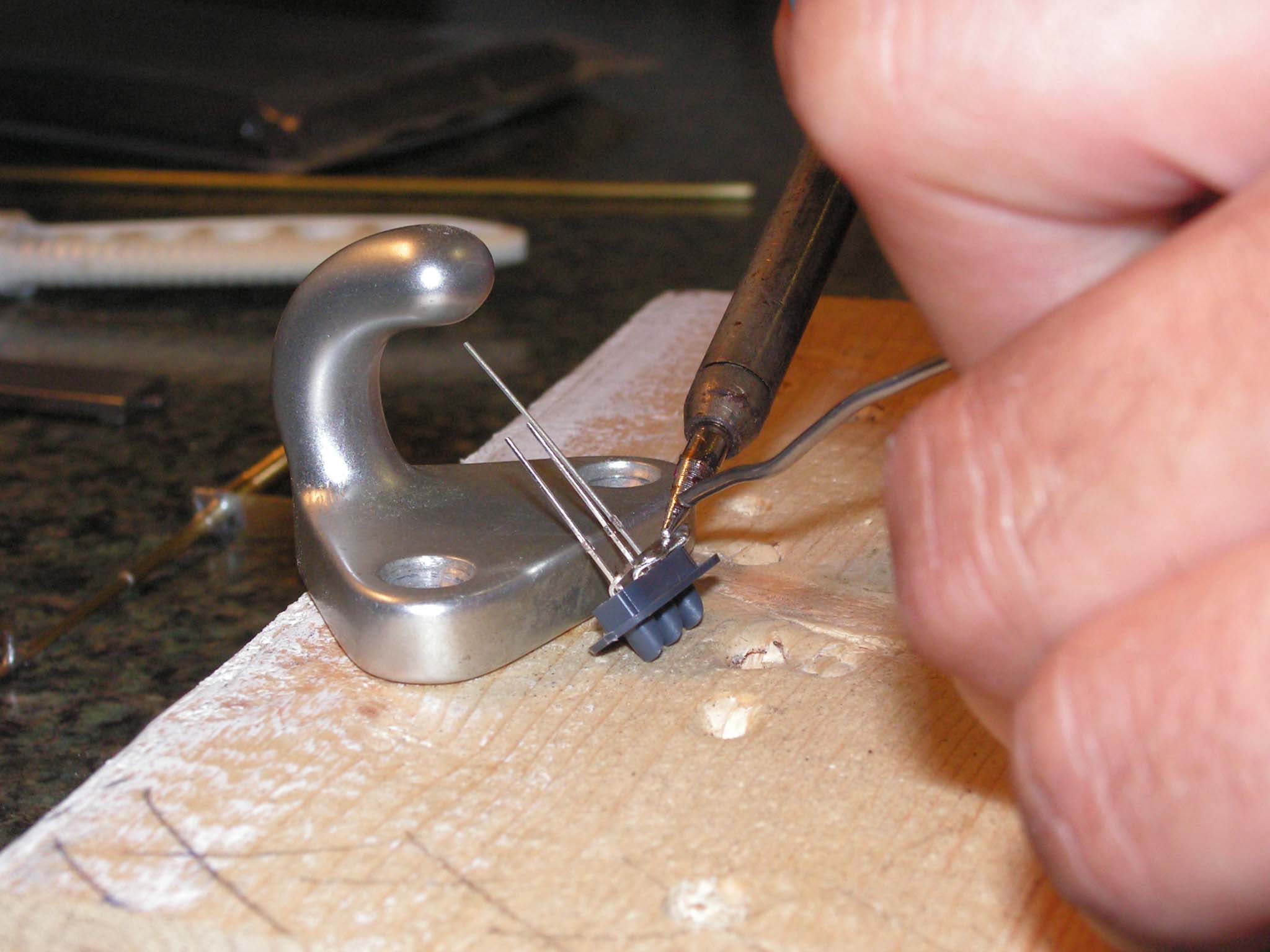

De massa van de drie led's worden samen gesoldeerd. De volgende stap
is het solderen van de mast op deze locatie. |
 |

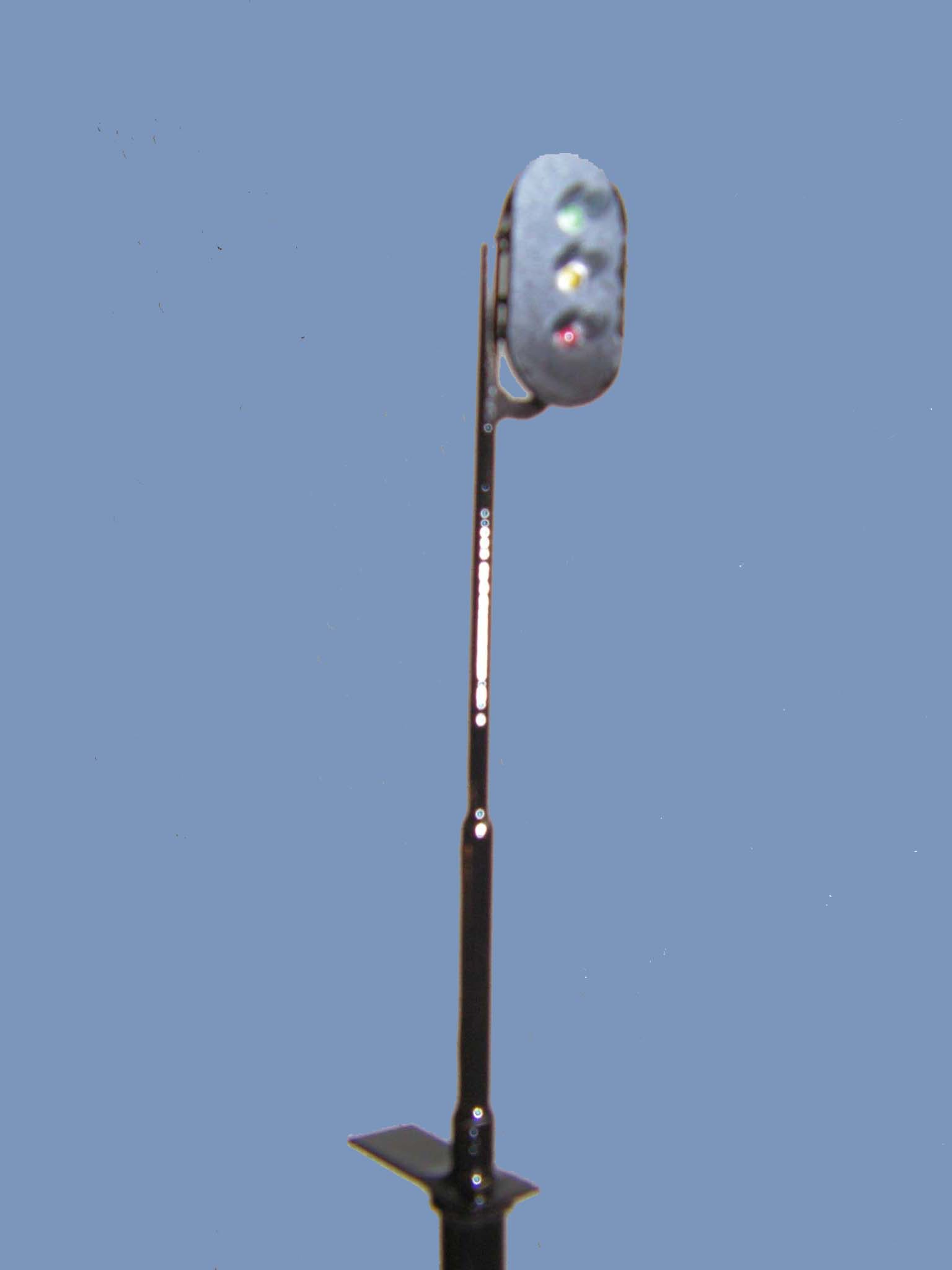

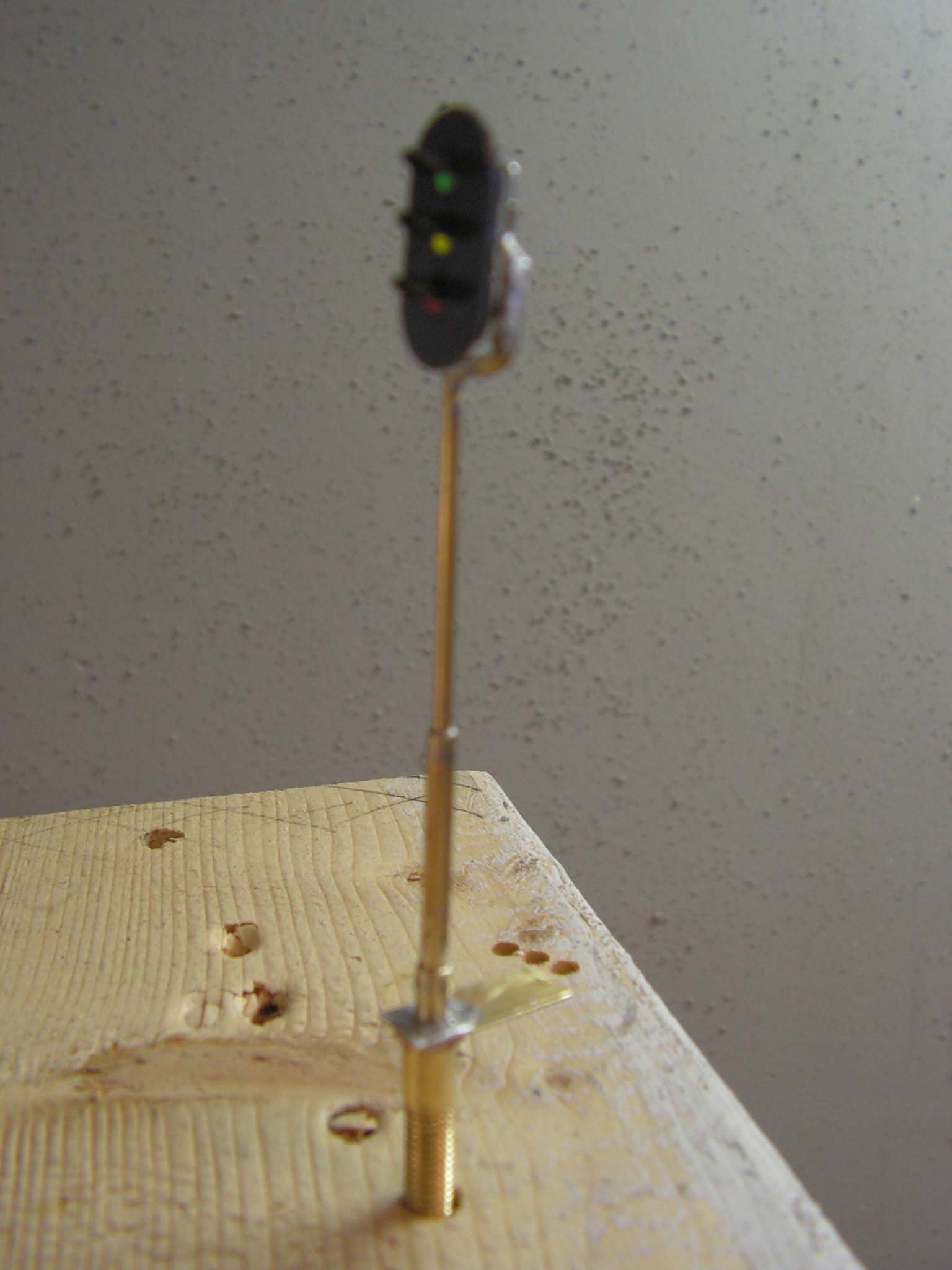

Inmiddels is het sein bevestigd aan de mast, en de messing strip op
lengte afgezaagd. Uiteindelijk lijkt het geheel op een seinpaal, maar
er is nog veel meer werk te doen. |
 |

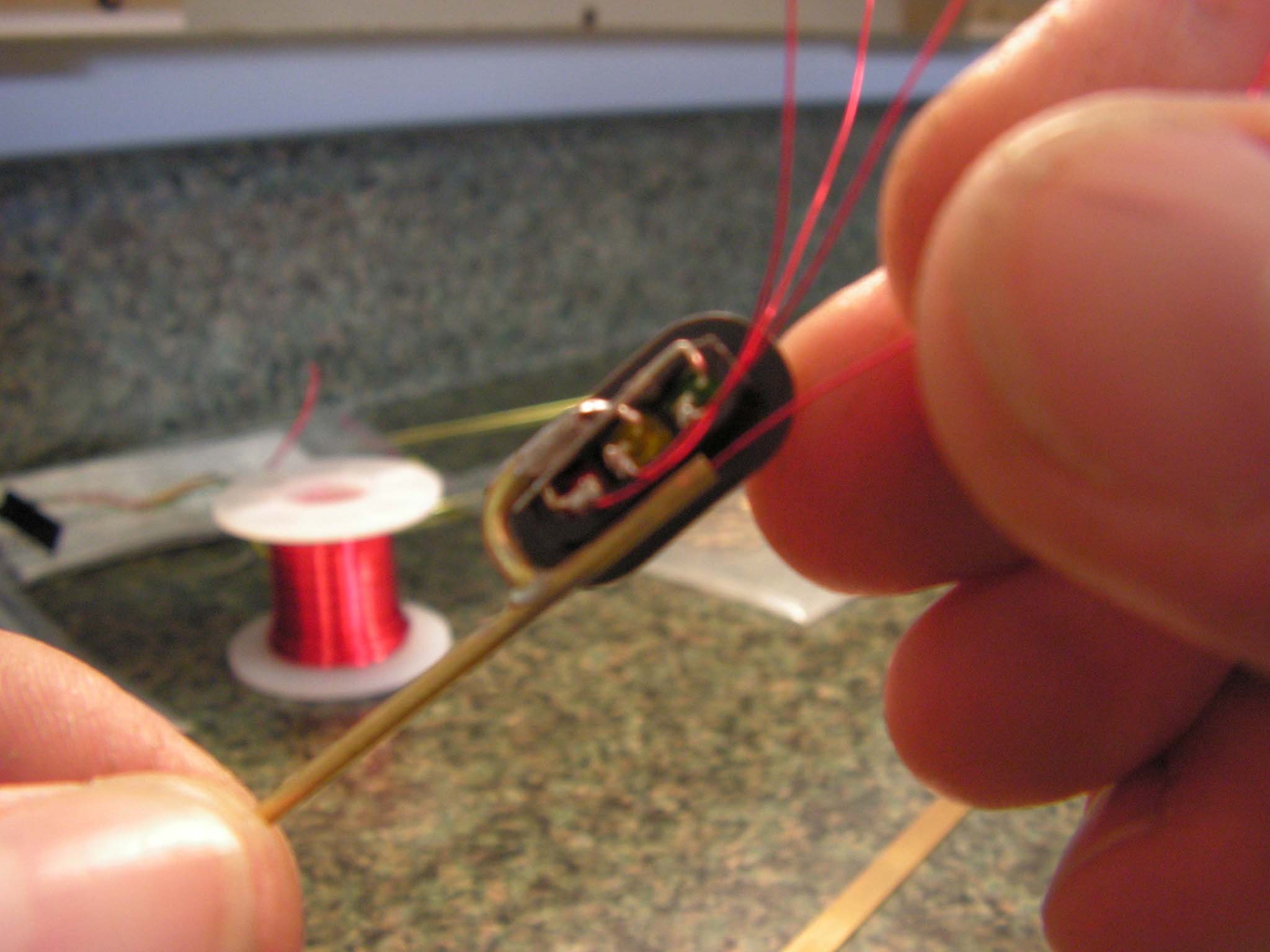

Drie dunne aansluitdraden moeten aan de led's worden gesoldeerd. Ik
gebruik hier voor transformator kabel. |
 |
Na het testen en er van overtuigd zijn dat de led's branden, worden
de aansluitdraden door het dunne buisje geleid. |
 |
En tot slot nog een controle om er zeker van te zijn dat er geen
kortsluiting of losse draad is. |
 |

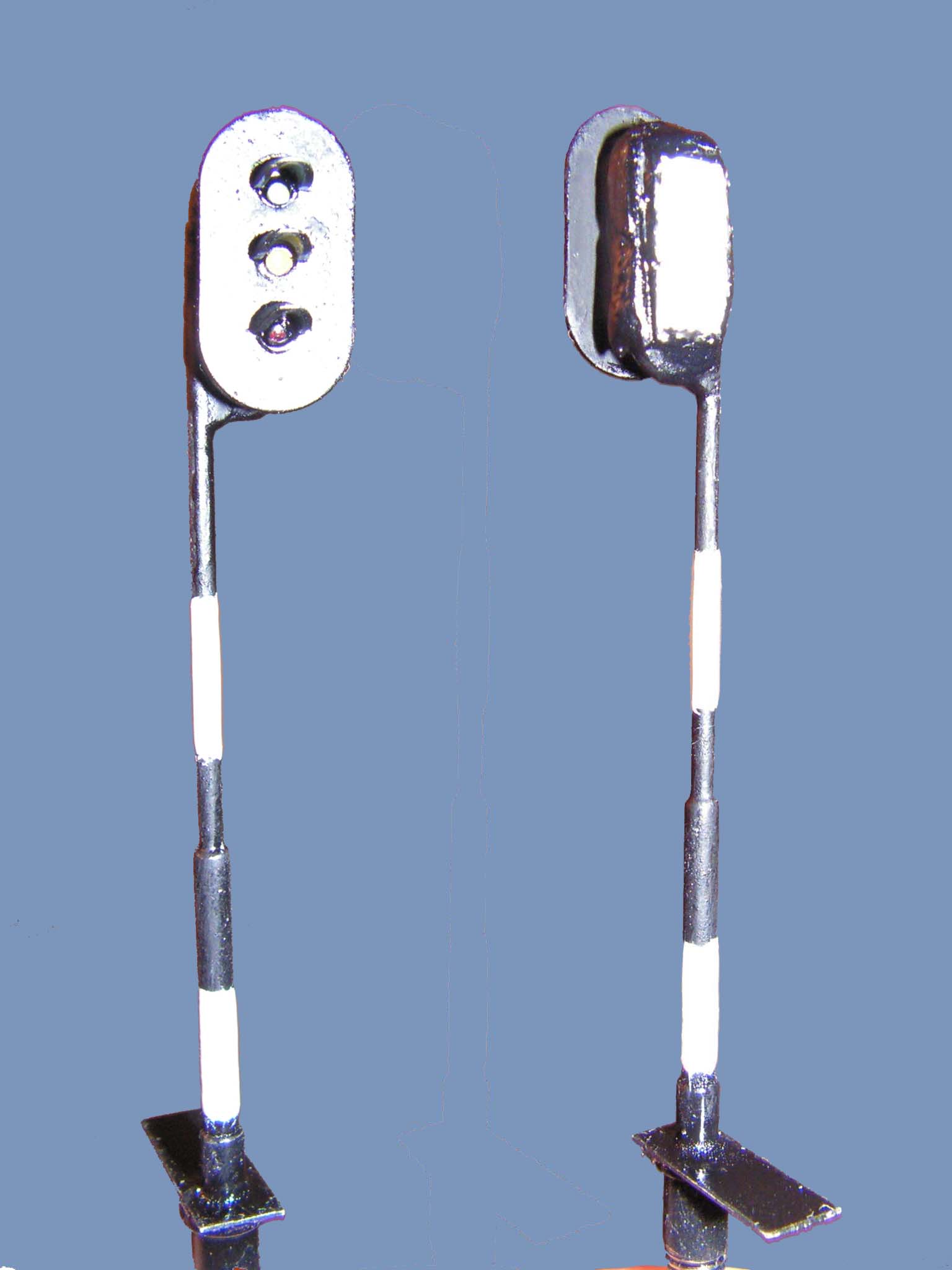

Na het reinigen van het messing en het aanbrengen van een grondverf,
spuit ik de mast in glanzend zwart. |
 |

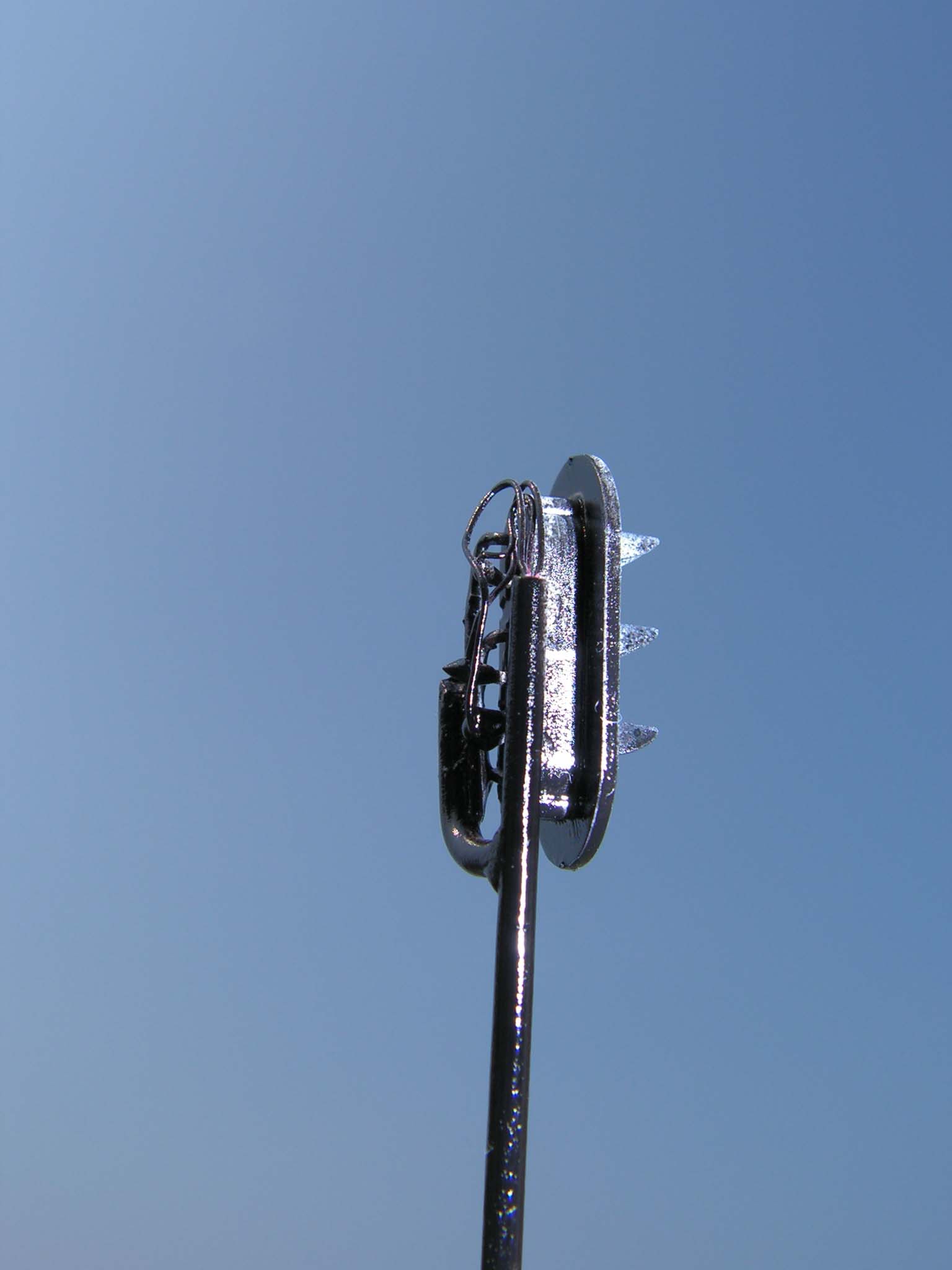

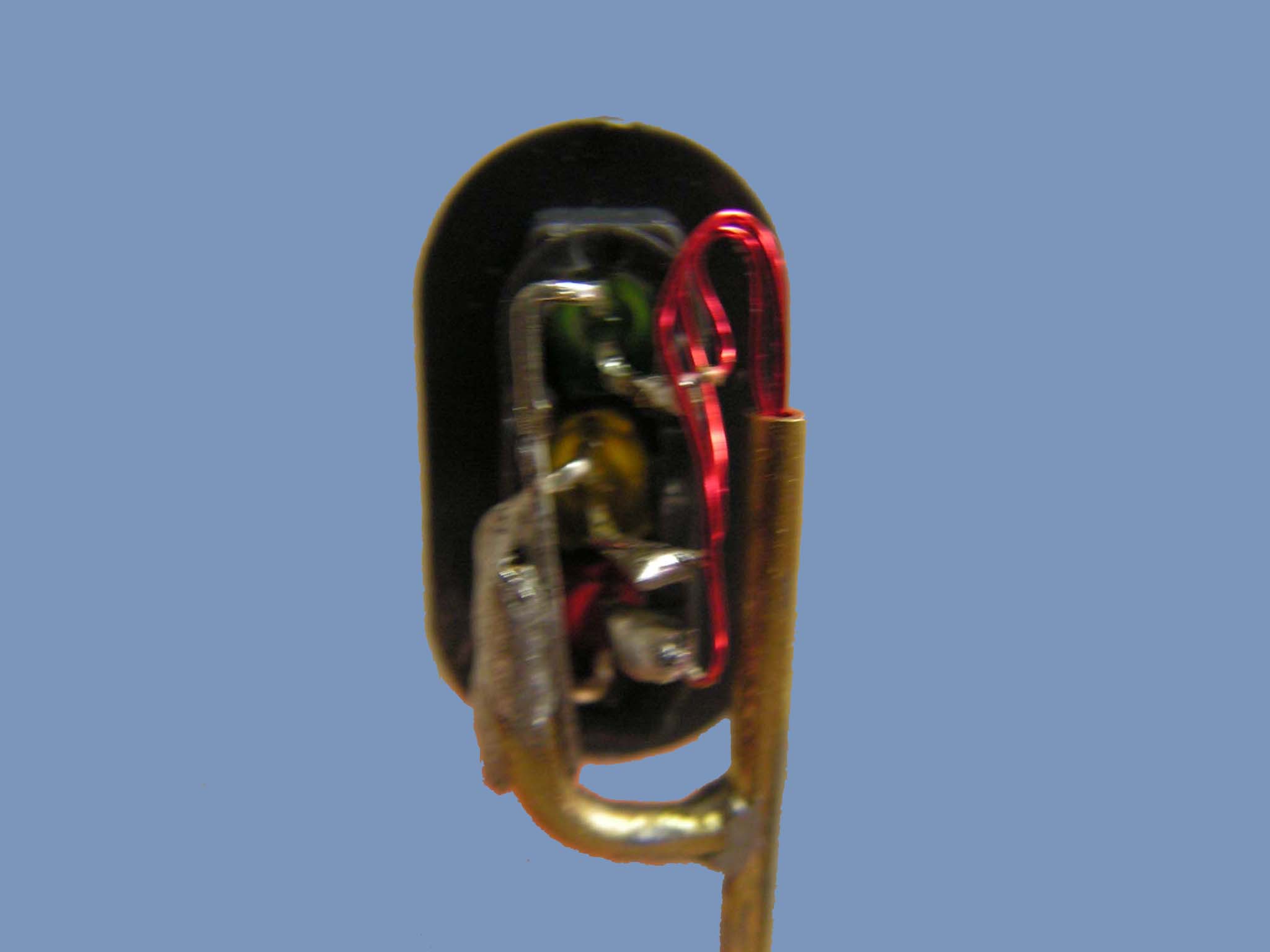

De achterkant van het sein, met de aansluitdraden nog,
leterlijk, in de open
lucht. De volgende step in de bouw is het opvullen met putti.
Hierna mooi vlak schuren, maar oppassen dat de aansluitdraden niet
weg geschuurd worden. |
 |
Zo ziet de achterkant van het sein er uit na het opvullen en schuren
van het sein. |
 |
De ladder is van plastic en gewoon met wat superlijm vast gelijmd. |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
wordt vervolgd |
